HỆ THỐNG BƠM DẦU BÔI TRƠN MÁY PHAY CNC: VAI TRÒ SỐNG CÒN VÀ GIẢI PHÁP TỪ THƯƠNG HIỆU CHIBA

Trong quá trình vận hành máy phay CNC, độ chính xác gia công không chỉ phụ thuộc vào bộ điều khiển hay dao cụ, mà còn chịu ảnh hưởng cực lớn từ hệ thống cơ khí (băng trượt, trục vít me). Để các chi tiết này chuyển động mượt mà, chống mài mòn và duy trì độ chính xác ở cấp độ micromet, hệ thống bơm dầu bôi trơn (Lubrication Pump) đóng vai trò như "trái tim" bơm máu đi nuôi toàn bộ cơ thể máy móc. Cùng Tâm Quang Vinh tìm hiểu sâu về nguyên lý, phân loại bơm dầu máy phay và khám phá dòng bơm bôi trơn Chiba danh tiếng từ Đài Loan.

1. Vai trò "sống còn" của hệ thống bơm dầu trên máy phay CNC

Trong kết cấu của máy phay CNC, băng trượt (Guideways - bao gồm băng rãnh mang cá hoặc băng bi) và trục vít me bi (Ballscrews) là những bộ phận phải chịu tải trọng tĩnh/động rất lớn, đồng thời phải di chuyển liên tục với độ chính xác đến hàng micromet (µm). Hệ thống bơm dầu bôi trơn không chỉ đơn thuần là "làm trơn", mà đảm nhận 4 nhiệm vụ kỹ thuật cốt lõi:

• Tạo màng dầu thủy động (Hydrodynamic Lubrication): Dầu được bơm với áp suất cao len lỏi vào khe hở siêu nhỏ giữa thanh trượt và block trượt (hoặc giữa đai ốc và trục vít). Nó tạo ra một lớp "đệm" chất lỏng, ngăn cách hoàn toàn sự tiếp xúc kim loại - kim loại, triệt tiêu ma sát khô và ngăn chặn mài mòn vĩnh viễn cơ cấu truyền động.

• Triệt tiêu hiện tượng trượt giật (Stick-Slip Effect): Khi máy phay nội suy ở tốc độ chạy dao (Feedrate) rất chậm, ma sát tĩnh lớn hơn ma sát động dễ dẫn đến hiện tượng bàn máy di chuyển bị "giật cục" (Stick-Slip). Lớp dầu bôi trơn với độ nhớt tiêu chuẩn sẽ giúp đường chạy dao mượt mà, đảm bảo bề mặt chi tiết phay không bị sọc hay vấp gợn sóng.

• Kiểm soát giãn nở nhiệt (Thermal Stability): Ma sát sinh ra nhiệt, và nhiệt lượng sẽ làm trục vít me bi giãn nở, dẫn đến sai lệch cao độ và kích thước gia công. Dầu bôi trơn liên tục được bơm mới sẽ mang theo nhiệt lượng này ra ngoài, giúp ổn định nhiệt độ cho cụm cơ khí truyền động.

• Rửa trôi vi hạt và chống oxy hóa: Môi trường gia công luôn ngập tràn dung dịch tưới nguội (làm từ dầu pha nước) và mạt kim loại li ti. Dầu bôi trơn sẽ đẩy các bụi bẩn, vi phoi ra khỏi rãnh trượt, đồng thời tạo một lớp màng chống rỉ sét hoàn hảo, bảo vệ tuổi thọ cho cỗ máy hàng tỷ đồng.

2. Phân loại chi tiết các hệ thống bơm dầu bôi trơn máy phay

Để đáp ứng các chế độ gia công và kết cấu máy khác nhau, hệ thống bơm dầu được chia thành các loại chuyên biệt. Hiểu rõ nguyên lý hoạt động của từng loại sẽ giúp kỹ sư chọn đúng linh kiện thay thế khi sửa chữa:

A. Bơm dầu quay tay (Manual Lubrication Pump):

• Nguyên lý: Sử dụng lực cơ học của người vận hành kéo/gạt cần bơm để nén piston, đẩy dầu từ bình chứa đi qua các đường ống đến điểm bôi trơn.

• Đặc điểm: Cấu tạo đơn giản, tích hợp van một chiều để chống trào ngược dầu.

• Ứng dụng: Chủ yếu dùng cho các loại máy phay vạn năng (máy cơ), máy mài cơ, hoặc các cơ cấu truyền động tải nhẹ. Nhược điểm lớn nhất là phụ thuộc hoàn toàn vào trí nhớ và ý thức của người đứng máy.

B. Bơm điện tự động kiểu Tiết lưu / Điện trở (Resistance Type System):

• Nguyên lý: Bơm môtơ điện hoạt động liên tục (hoặc theo chu kỳ), đẩy dầu đi qua các bộ chia dầu dạng ống tiết lưu (Proportioner). Lượng dầu thoát ra ở các điểm nhiều hay ít phụ thuộc vào đường kính lỗ tiết lưu và khoảng cách từ điểm đó đến bơm.

• Ưu & Nhược: Chi phí đầu tư thấp, lắp đặt dễ dàng. Tuy nhiên, nhược điểm chí mạng là lượng dầu phân bổ không đều (điểm gần bơm thì tràn trề dầu, điểm ở xa lại thiếu dầu), dễ bị tắc nghẽn nếu dầu có cặn.

C. Bơm điện tự động kiểu Thể tích / Định lượng (Volumetric / Positive Displacement System):

• Nguyên lý: Đây là hệ thống cao cấp nhất. Bơm nén dầu đến một áp suất ngưỡng nhất định (thường là 15-30 kgf/cm²). Dầu được đẩy vào các Van định lượng (Injector/Distributor). Bên trong van định lượng có một piston nhỏ chứa dung tích dầu chính xác tuyệt đối (ví dụ: 0.03cc, 0.05cc, 0.1cc). Khi bơm ngắt hoặc xả áp, lò xo sẽ đẩy chính xác lượng dầu này trực tiếp vào ổ bi hoặc rãnh trượt.

• Ưu điểm: 100% các điểm bôi trơn (dù xa hay gần, cao hay thấp) đều nhận được một lượng dầu chính xác như nhau. Chống lãng phí dầu và bảo vệ máy CNC tối đa.

• Ứng dụng: Là tiêu chuẩn bắt buộc trên các trung tâm gia công phay CNC (VMC, HMC) hiện đại. Các dòng bơm Chiba tự động chủ yếu sử dụng nguyên lý này.

D. Bơm bôi trơn Khí – Dầu (Oil-Air / Mist Lubrication):

• Nguyên lý: Kết hợp giữa lượng dầu rất nhỏ và khí nén áp lực cao, phun ra dưới dạng sương mù để làm mát và bôi trơn.

• Ứng dụng: Không dùng cho băng trượt, mà chuyên dùng để bôi trơn cho Trục chính tốc độ cao (High-speed Spindle) của máy phay CNC (tốc độ từ 12.000 đến 24.000 vòng/phút), giúp ổ bi trục chính không bị quá nhiệt.

E. Hệ thống bơm Mỡ tự động (Automatic Grease Lubricator):

• Đặc điểm: Xu hướng mới trên các dòng máy phay CNC đời cao sử dụng băng trượt bi hoặc đũa (Linear Guide). Thay vì dùng dầu (dễ lẫn vào dung dịch tưới nguội gây bốc mùi và ô nhiễm), hệ thống dùng mỡ bò loãng (cấp NLGI 000 hoặc 00) bơm định lượng vào ổ bi, giúp tiết kiệm chi phí bôi trơn và bảo vệ môi trường gia công.

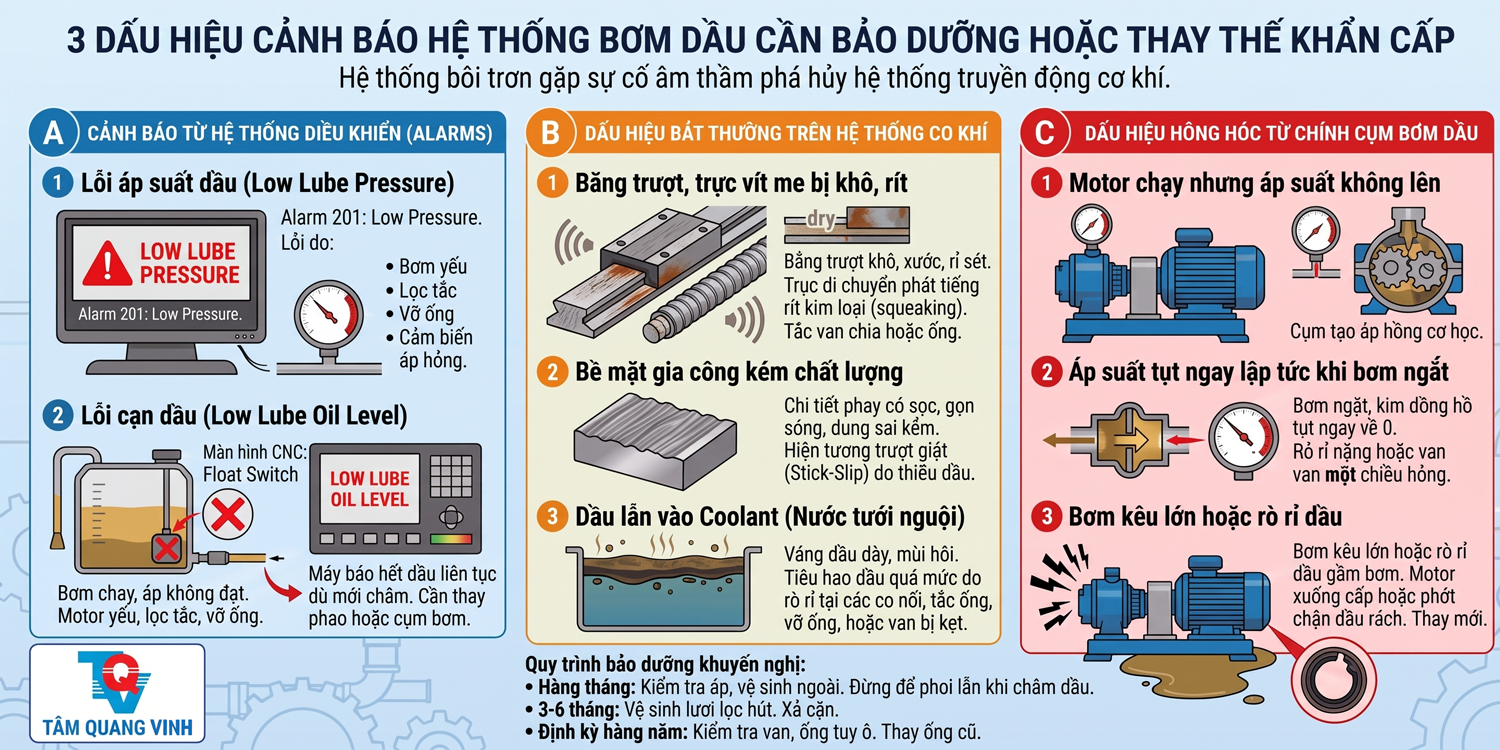

3. Dấu hiệu cảnh báo hệ thống bơm dầu cần bảo dưỡng hoặc thay thế khẩn cấp

Hệ thống bôi trơn gặp sự cố thường không làm máy dừng hoạt động ngay lập tức (trừ khi có báo lỗi từ cảm biến), nhưng sẽ âm thầm phá hủy hệ thống truyền động cơ khí. Người vận hành và đội ngũ bảo trì cần đặc biệt lưu ý 3 nhóm dấu hiệu sau để can thiệp kịp thời:

4. Bơm dầu bôi trơn CHIBA – Sự lựa chọn tối ưu từ Đài Loan

Khi cần thay thế hoặc nâng cấp hệ thống bơm dầu cho máy phay, máy tiện CNC, CHIBA (thương hiệu chuyên biệt về thiết bị bôi trơn đến từ Đài Loan) là một trong những cái tên được giới kỹ thuật tin dùng nhất châu Á.

Ưu điểm vượt trội của bơm dầu Chiba:

• Đa dạng cấu hình: Cung cấp đầy đủ các loại bơm tay, bơm điện tự động (loại có tích hợp bộ Timer định thời gian hoặc loại điều khiển trực tiếp qua PLC của máy CNC).

• Độ bền bỉ cao: Motor hoạt động êm ái, tuổi thọ lên tới hàng chục nghìn giờ. Bình chứa (Tank) được làm từ nhựa chịu lực hoặc hợp kim nhôm chống ăn mòn.

• Tích hợp đầy đủ cảm biến: Các mã bơm tự động của Chiba đều được trang bị phao báo cạn dầu (Float switch) và đồng hồ đo áp suất, giúp máy CNC lập tức báo lỗi dừng máy nếu hết dầu, bảo vệ an toàn cho trục vít me.

• Tương thích cao: Dễ dàng thay thế và lắp đặt vừa vặn trên các dòng máy phay CNC của Đài Loan, Nhật Bản như Haas, Doosan, Victor, Hartford, Makino...

5. Mua bơm dầu máy phay CHIBA chính hãng ở đâu?

Hệ thống bôi trơn quyết định tuổi thọ của cả một cỗ máy CNC đắt tiền. Do đó, việc sử dụng bơm dầu chính hãng là yêu cầu bắt buộc để đảm bảo lưu lượng và áp suất bơm ổn định.

Công ty TNHH Thương Mại Dịch Vụ Tâm Quang Vinh là đơn vị uy tín chuyên nhập khẩu và phân phối trực tiếp các sản phẩm thiết bị bôi trơn thương hiệu Chiba (Đài Loan) cùng nhiều linh kiện, đồ gá, dụng cụ cắt gọt khác.

Đến với Tâm Quang Vinh, khách hàng sẽ được:

• Cung cấp các dòng bơm dầu Chiba chính hãng (Dung tích bình 2L, 3L, 4L... kiểu bôi trơn thể tích, điện trở).

• Cung cấp đồng bộ các phụ kiện: Dây bơm dầu bù tấp, rắc co, đầu chia dầu (van định lượng), ống nhôm, ống nhựa bọc lưới thép,...

• Đội ngũ kỹ thuật am hiểu sâu sắc, sẵn sàng tư vấn thông số (áp suất, lưu lượng, điện áp 110V/220V) thay thế chính xác 100% cho chiếc bơm cũ trên máy của bạn.

Tham khảo chi tiết các sản phẩm bơm dầu CHIBA tại đây: Danh mục thương hiệu Chiba - Tâm Quang Vinh
