Cán Dao Tiện Là Gì? Cấu Tạo, Cách Chọn Và Giải Pháp Cán Dao Echain

Trong gia công tiện CNC, để biến một khối kim loại thô ráp thành chi tiết có độ chính xác micron, mảnh hợp kim (Insert) là người "trực tiếp ra chiến trường", còn Cán dao tiện (Tool Holder) chính là "hậu phương" quyết định sức mạnh của lưỡi cắt. Việc hiểu rõ cấu tạo và cách phân loại cán dao là nền tảng bắt buộc đối với mọi kỹ thuật viên đứng máy.

1. Cán dao tiện là gì?

Cán dao tiện là một bộ phận của đồ gá dụng cụ cắt trên máy tiện. Nhiệm vụ chính của nó là giữ chặt mảnh chíp tiện (Insert) tại đúng vị trí tọa độ, chịu tải và truyền toàn bộ lực cắt từ đài dao (Turret) xuống phôi.

Một cán dao chất lượng phải đảm bảo được độ cứng vững cực cao, khả năng hấp thụ rung động (chatter) tuyệt đối để bảo vệ mảnh hợp kim không bị mẻ và giúp bề mặt chi tiết đạt độ bóng (Ra) tốt nhất.

2. Cấu tạo cơ bản của Cán dao tiện CNC

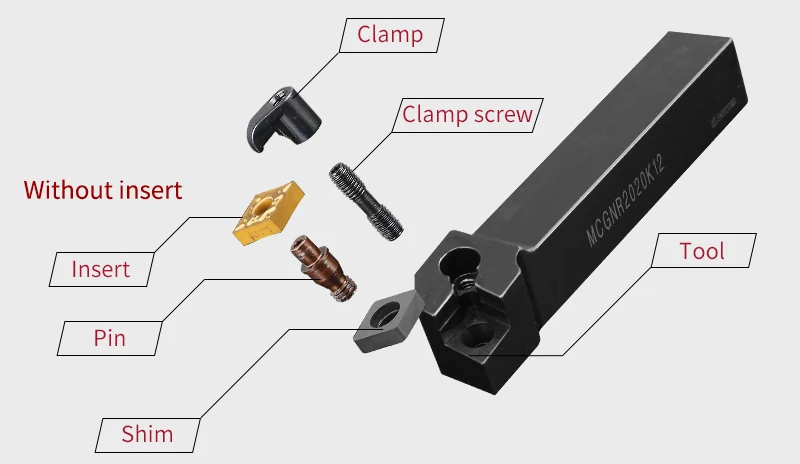

Một cụm cán dao tiện tiêu chuẩn (như dòng kẹp đòn bẩy trong hình minh họa) thường được cấu thành từ các bộ phận chính sau:

Thân cán dao (Tool / Shank): Là phần khối thép chữ nhật hoặc trụ tròn, dùng để gá trực tiếp lên đài dao của máy CNC. Thân dao làm nhiệm vụ chịu toàn bộ tải trọng và hấp thụ rung động trong quá trình cắt gọt.
Lá kê / Miếng lót (Shim): Là một miếng hợp kim nhỏ được đặt lọt lòng vào ngàm kẹp (pocket) của thân dao. Nó đóng vai trò như một lớp đệm kê dưới mảnh dao, giúp bảo vệ thân cán dao không bị hỏng hóc nếu mảnh dao vô tình bị vỡ do quá tải.
Chốt định vị (Pin): Một chốt trụ nhỏ được vặn xuyên qua tâm của lá kê (Shim) xuống thân dao. Chốt này giúp cố định lá kê không bị xê dịch và đóng vai trò làm trục định tâm cho mảnh dao lắp chồng lên trên.
Mảnh dao / Chíp tiện (Insert): Là bộ phận cắt gọt trực tiếp tiếp xúc với phôi. (Lưu ý: Mảnh dao thường được bán rời, không đi kèm khi mua cán dao mới).
Hệ thống kẹp (Clamping System): Bao gồm Vít kẹp (Clamp screw) và Càng kẹp (Clamp). Khi vặn vít kẹp, càng kẹp sẽ tỳ mạnh xuống mặt trên của mảnh dao, ép chặt nó vào lá kê và vách định vị, đảm bảo mảnh dao không bị rung lắc hay bung ra khi chạy dao ở tốc độ cao.

3. Phân loại cán dao tiện phổ biến

Trong các xưởng gia công, cán dao tiện được phân loại chủ yếu theo nguyên công gia công:

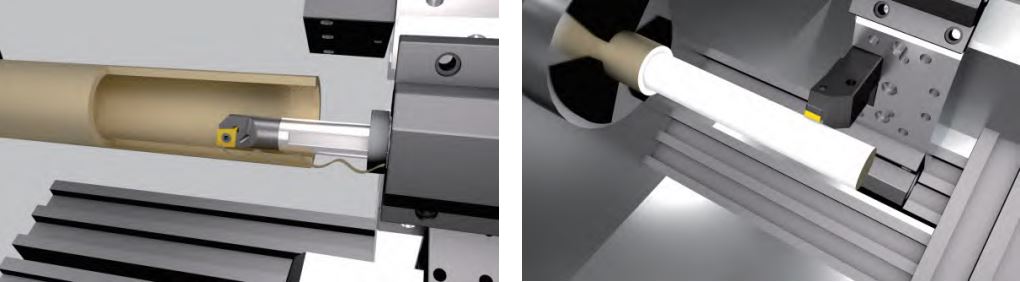

Cán dao tiện ngoài (External Turning Tools): Dùng để tiện trụ ngoài, tiện vát mép, tiện khỏa mặt đầu. Cán có độ cứng vững rất cao do thường làm từ thép khối lớn.
Cán dao tiện lỗ trong (Boring Bars): Có thiết kế dạng trụ tròn thuôn dài để luồn sâu vào lòng lòng phôi. Đây là loại cán dao dễ bị rung xóc nhất do tỷ lệ vươn dài (Overhang) lớn, thường được tích hợp lỗ tưới nguội xuyên tâm.

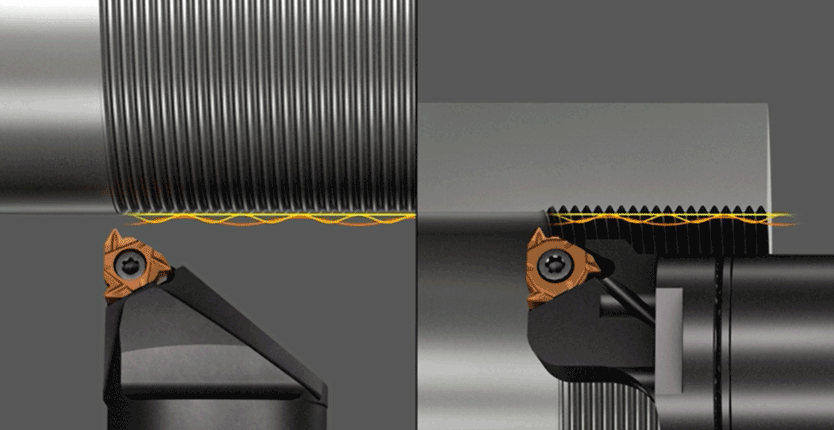

Cán dao tiện ren (Threading Tools): Thiết kế ngàm kẹp đặc biệt để gắn các mảnh chíp tiện ren tam giác, dùng gia công ren hệ mét, ren inch cho cả tiện ren ngoài và ren lỗ trong.

Cán dao tiện rãnh / cắt đứt (Grooving & Parting Tools): Cán có thiết kế dạng lưỡi lam mỏng và vươn dài để lách sâu vào cắt đứt phôi hoặc móc các rãnh định hình (rãnh phe, rãnh o-ring).

4. Hướng dẫn cách chọn cán dao tiện chuẩn xác

Để tối ưu hóa chu kỳ gia công (Cycle Time), việc chọn dao cần dựa trên các tiêu chí sau:

Xác định nguyên công: Bạn cần tiện thô phá bề mặt hay tiện tinh? Tiện thô nên chọn cán dao kẹp chíp hệ C (CNMG) hoặc hệ W (WNMG) vì góc mũi lớn, chịu lực tốt. Tiện tinh, biên dạng phức tạp thì chọn cán hệ D (DNMG) hoặc hệ V (VNMG) góc mũi nhọn.
Hướng cắt của dao: Phân biệt rõ cán dao phải (R - Right hand), cán dao trái (L - Left hand) hoặc cán dao cân bằng (N - Neutral) để lập trình hướng chạy dao chính xác trên máy CNC.
Chiều dài và đường kính (Đối với cán móc lỗ): Nguyên tắc vàng là chọn cán dao tiện trong có đường kính lớn nhất và chiều dài nhô ra ngắn nhất có thể để chống rung. Nếu phải móc lỗ quá sâu, bắt buộc phải nâng cấp lên cán dao vật liệu Carbide.

5. Giải pháp gia công tối ưu với Cán dao tiện Echain (Đài Loan)

Nếu xưởng gia công của bạn đang tìm kiếm sự cân bằng hoàn hảo giữa chi phí đầu tư tooling và hiệu suất cắt gọt, hệ thống cán dao tiện của thương hiệu Echain (Đài Loan) chính là câu trả lời.

Echain cung cấp hệ sinh thái cán dao tiện đa dạng, đáp ứng mọi mã chíp tiện tiêu chuẩn ISO trên thị trường:

Đa dạng mã sản phẩm: Đầy đủ các dòng Cán dao tiện ngoài, tiện lỗ trong, tiện ren ngoài, và các hệ cán dao phổ biến như DNMG, DCMT, VNMG, VCMT, VBMT, SNMG, SCMT, WNMG, WCMT, TNMG, TCMT, TPMT, CNMG, CCMT.
Vật liệu cao cấp: Thân cán Echain được chế tạo từ thép công cụ chịu mài mòn, xử lý nhiệt bề mặt xuất sắc, giúp chống biến dạng cơ cấu kẹp sau hàng ngàn lần thay chíp.
Hệ thống làm mát ngầm: Các dòng cán móc lỗ Echain được tích hợp đường tưới nguội (Through Coolant) đi xuyên lõi, giúp giải phóng phoi kẹt và tản nhiệt lưỡi cắt tức thì.

Tâm Quang Vinh tự hào là nhà phân phối các sản phẩm vật tư cắt gọt, dao tiện Echain chính hãng, mang đến giải pháp tooling ổn định cho các nhà máy cơ khí.
