Kẹp Ống (Punch Former) Là Gì? Tại Sao Cần Kẹp Ống Trong Nguyên Công Mài?

Trong ngành gia công cơ khí chính xác và chế tạo khuôn mẫu, việc tạo ra các chi tiết dạng trụ tròn, chốt đột (punch), chốt đẩy hay điện cực EDM đòi hỏi độ đồng tâm cực kỳ khắt khe. Tuy nhiên, không phải xưởng nào cũng sẵn sàng đầu tư một chiếc máy mài tròn (Cylindrical Grinder) đắt đỏ và tốn diện tích.

Lúc này, một thiết bị đồ gá nhỏ gọn mang tên Kẹp ống (Punch Former / Punch Grinder) trở thành "vũ khí bí mật" giúp giải quyết bài toán trên ngay trên mặt bàn của một chiếc máy mài phẳng tiêu chuẩn.

1. Kẹp ống (Punch Former) là gì? Hiểu sâu về cấu tạo và nguyên lý hoạt động

A. Khái niệm và Nguyên lý hoạt động

Kẹp ống (thuật ngữ quốc tế là Punch Former, thợ cơ khí Việt Nam thường gọi bằng nhiều tên khác như Đồ gá mài chốt, đồ gá mài ty, kẹp mài chốt tròn...) là một cụm đồ gá cơ khí siêu chính xác. Thiết bị này được đặt trực tiếp và giữ chặt bằng lực hút từ tính trên mặt bàn từ của máy mài phẳng (Surface Grinder).

Về nguyên lý: Thay vì để phôi nằm tĩnh trên bàn máy, Kẹp ống hoạt động như một "trục thứ 4 thu nhỏ". Nó kẹp chặt chi tiết dạng chốt/trụ tròn nằm ngang. Khi đá mài quay và di chuyển tịnh tiến qua lại, người thợ sẽ sử dụng tay quay của kẹp ống để xoay phôi tròn đều (phục vụ mài tròn) hoặc khóa chốt phôi cố định tại một góc nhất định (phục vụ mài vát mặt, mài đa giác).

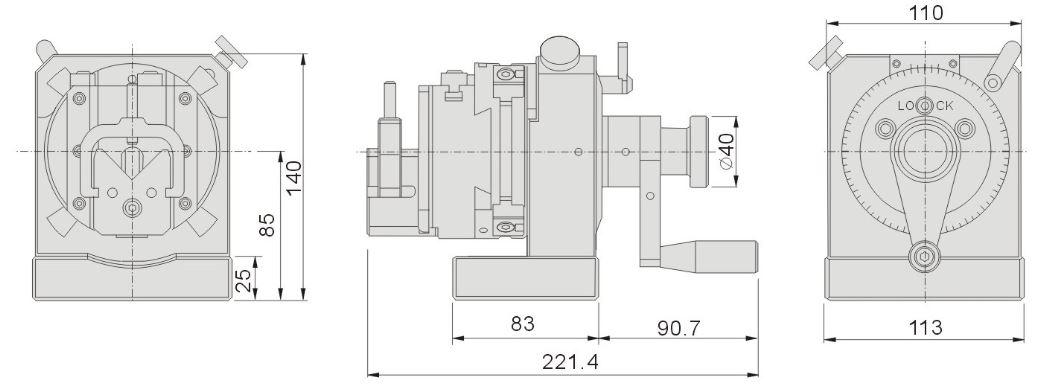

B. Cấu tạo chi tiết của một bộ Kẹp ống tiêu chuẩn

Để có thể đạt được sai số đồng tâm (Runout) ở mức cực nhỏ (thường < 0.005mm) ngay cả khi mài với lực ép lớn, một bộ Kẹp ống chất lượng cao được lắp ráp từ các cụm module cơ khí tinh xảo:

• Thân đế và Trục xoay (Base & Spindle): Thân đồ gá được đúc từ thép hợp kim, trải qua quá trình nhiệt luyện và làm nguội sâu để khử ứng suất dư. Mặt đáy và các mặt bên được mài siêu phẳng, vuông góc tuyệt đối, cho phép gá đặt thiết bị nằm ngang hoặc dựng đứng linh hoạt. Trục xoay bên trong được đỡ bằng hệ thống vòng bi chính xác cao, giúp chuyển động quay cực kỳ êm ái.

• Cơ cấu định tâm & Kẹp phôi: Tùy thuộc vào thiết kế, cơ cấu này có thể là Khối rãnh chữ V (V-block) dùng chốt vặn cơ khí ép xuống; Mâm cặp 3 chấu (3-Jaw Chuck); Ống kẹp Collet ER; hoặc Hệ thống con lăn ép (Roller).

• Đĩa chia độ (Indexing Plate): Nằm ở phía đuôi của trục xoay, đĩa chia độ là một mâm răng được cắt CNC chia vạch cực chuẩn. Đĩa thường có 24 vị trí chốt khóa lẫy, tương ứng mỗi bước dịch chuyển là 15 độ (360 độ / 24). Chi tiết này giúp người thợ dễ dàng chuyển góc chính xác để mài chốt thành hình lục giác, bát giác, hình vuông...

• Cơ cấu tay đòn sửa đá (Wheel Dressing Arm): Tích hợp tay đòn thao tác nhanh để gắn mũi kim cương (Diamond Dresser). Người thợ có thể tận dụng chính cơ cấu xoay của kẹp ống để tạo hình lại viên đá mài thành các đường cung lồi, cung lõm hoặc vát góc nghiêng trước khi cho đá ăn vào phôi.

2. Tại sao xưởng cơ khí khuôn mẫu buộc phải sử dụng Kẹp ống?

Sự xuất hiện của thiết bị này giải quyết được những "nỗi đau" cực lớn trong khâu mài tinh:

• Biến máy mài phẳng thành máy mài tròn (Hiệu quả kinh tế): Chỉ cần gá đồ gá này lên máy mài phẳng, bạn đã có thể mài chốt trụ, chốt bậc với độ đồng tâm đạt mức micron (thường dưới 0.005mm).

• Mài định hình đa giác (Polygonal Grinding): Nhờ cơ cấu đĩa chia độ, thợ cơ khí có thể nhanh chóng mài chốt thành hình lục giác, bát giác, vuông hoặc định hình điện cực đồng cho máy xung điện (EDM) mà không cần tháo ra rà lại đồng hồ so.

• Chức năng sửa đá định hình (Wheel Dressing): Tận dụng thiết bị để sửa biên dạng đá mài thành đường cung lồi, lõm hoặc góc nghiêng hoàn hảo trước khi mài phôi, đảm bảo biên dạng đá ăn khớp hoàn hảo với bản vẽ chi tiết.

3. Phân tích chi tiết các dòng Kẹp ống & Đồ gá mài chốt GIN (Đài Loan)

Nhắc đến đồ gá mài chốt, GIN (Gin Tech Precision) từ Đài Loan là một tiêu chuẩn vàng về độ bền. Toàn bộ thân đồ gá GIN được làm từ thép hợp kim gia cường, xử lý nhiệt và mài nhẵn mặt trượt, đảm bảo sai số < 0.005mm.

Tại Tâm Quang Vinh, hệ sinh thái đồ gá mài chốt GIN đáp ứng toàn diện mọi bài toán gia công với các dải mã sản phẩm sau:

Nhóm 1: Dòng Kẹp Ống Chia Độ Định Hình (Punch Former)

Đặc trưng: Có đĩa chia độ 24 vị trí, vừa mài tròn, vừa mài đa giác và sửa đá.

• Kẹp ống GIN-PFA (Dùng rãnh V-Block): Sử dụng ngàm kẹp chữ V kết hợp cơ cấu ép cơ học. Định tâm siêu chuẩn, lý tưởng để kẹp các chốt tròn thông dụng và mài vát biên dạng.

• Kẹp ống Collet GIN-PFD (Dùng Collet ER): Thiết kế sử dụng hệ thống ống kẹp Collet (chuẩn ER). Lực kẹp phân bố đều 360 độ, kẹp cực chặt nhưng không để lại vết hằn hay trầy xước trên thân chốt đã mài tinh bề mặt.

• Kẹp 3 chấu GIN-PFC (Dùng mâm cặp): Tích hợp mâm cặp 3 chấu siêu chính xác. Kẹp nhả phôi cực nhanh bằng chìa vặn, linh hoạt tuyệt đối khi phôi có đường kính thay đổi liên tục hoặc phôi chốt bậc (Step punch) phức tạp.

Nhóm 2: Dòng Đồ Gá Mài Chốt Con Lăn (Punch Grinder)

Đặc trưng: Không có đĩa chia độ, sử dụng con lăn ép sát phôi và quay tay liên tục, chuyên tối ưu cho mài tròn.

• Kẹp ống GIN-PGA (Roller Type): Sử dụng hệ thống con lăn tỳ sát vào phôi kết hợp tay quay truyền động. Chuyên biệt để mài các chốt tròn, chốt bậc. Tốc độ gá kẹp và thao tác quay mài cực kỳ nhanh, mượt mà và êm ái hơn dòng rãnh V rất nhiều.

• Bàn kẹp ống PGAS (Sine Grinder): Là phiên bản nâng cấp của PGA, toàn bộ khối con lăn được đặt trên một Bàn Sin (Sine Plate) tích hợp sẵn. Đây là giải pháp chuyên dụng để gia công mài các chốt đột dạng côn (Taper punch) hoặc mài mũi vát nhọn. Người thợ chỉ cần kê căn mẫu (Gauge block) vào dưới đế bàn Sin để tạo ra góc nghiêng chính xác tới từng phút (từ 0 đến 45 độ).

4. Các sản phẩm và phụ kiện hỗ trợ đồ gá GIN

Để hệ thống đồ gá trên phát huy tối đa 100% công năng, hãng GIN cung cấp đầy đủ các phụ kiện như:

• Tay đòn sửa đá (Dressing Arm) & Mũi kim cương (Diamond Pen): Dùng để gắn lên các dòng PFA, PFD sửa biên dạng đá mài trực tiếp.

• Căn mẫu chuẩn (Gauge Block Set): Phụ kiện bắt buộc phải có khi sử dụng Bàn kẹp PGAS để tính toán kê góc nghiêng bàn Sin.

• Đồng hồ so & Thước quang: Thiết bị hỗ trợ căn chỉnh độ thẳng của chốt trước khi khóa ngàm kẹp.

5. Đầu tư Kẹp ống & Đồ gá mài chốt GIN chính hãng ở đâu?

Một bộ kẹp ống chất lượng quyết định trực tiếp đến dung sai của chốt khuôn. Một thiết bị kém chất lượng sẽ bị rơ lỏng trục xoay chỉ sau vài tháng sử dụng, dẫn đến phế phẩm hàng loạt.

Để xem thêm chi tiết thông số kỹ thuật (đường kính kẹp, kích thước, khối lượng) của các mã GIN-PFA, GIN-PGA, PGAS, GIN-PFD, GIN-PFC cùng phụ kiện đi kèm, Quý khách hàng vui lòng truy cập trực tiếp vào danh mục sản phẩm của Tâm Quang Vinh tại đường dẫn:

Xem chi tiết các sản phẩm Kẹp ống & Phụ kiện GIN tại đây
