MÁY TIỆN CNC LÀ GÌ? TỔNG QUAN CẤU TẠO, PHÂN LOẠI VÀ ỨNG DỤNG TRONG GIA CÔNG CƠ KHÍ

Trong kỷ nguyên công nghiệp 4.0, sự ra đời của máy công cụ điều khiển bằng máy tính đã làm thay đổi hoàn toàn bộ mặt của ngành chế tạo máy. Trong đó, Máy tiện CNC được xem là "cỗ máy cái" không thể thiếu trong bất kỳ xưởng gia công cơ khí chính xác nào. Khác với máy tiện cơ truyền thống phụ thuộc hoàn toàn vào tay nghề người thợ, máy tiện CNC mang lại năng suất vượt trội, độ chính xác lặp lại đến từng micromet và khả năng gia công các biên dạng cực kỳ phức tạp. Vậy máy tiện CNC là gì, có cấu tạo ra sao và được phân loại như thế nào? Cùng Tâm Quang Vinh tìm hiểu chi tiết qua bài viết dưới đây.

1. Máy tiện CNC là gì?

CNC là viết tắt của Computerized Numerical Control (Điều khiển bằng máy tính). Máy tiện CNC (CNC Lathe Machine) là loại máy công cụ gia công cắt gọt kim loại hoạt động theo nguyên lý: Phôi vật liệu quay tròn (tạo ra tốc độ cắt) và Dao tiện di chuyển tịnh tiến (tạo ra bước tiến dao dọc/ngang) để bóc tách vật liệu, tạo hình sản phẩm.

Toàn bộ quá trình di chuyển của dao và tốc độ quay của trục chính đều được lập trình bằng các đoạn mã lệnh (G-code, M-code) và được hệ thống máy tính điều khiển tự động 100%, giúp loại bỏ sai số do con người gây ra.

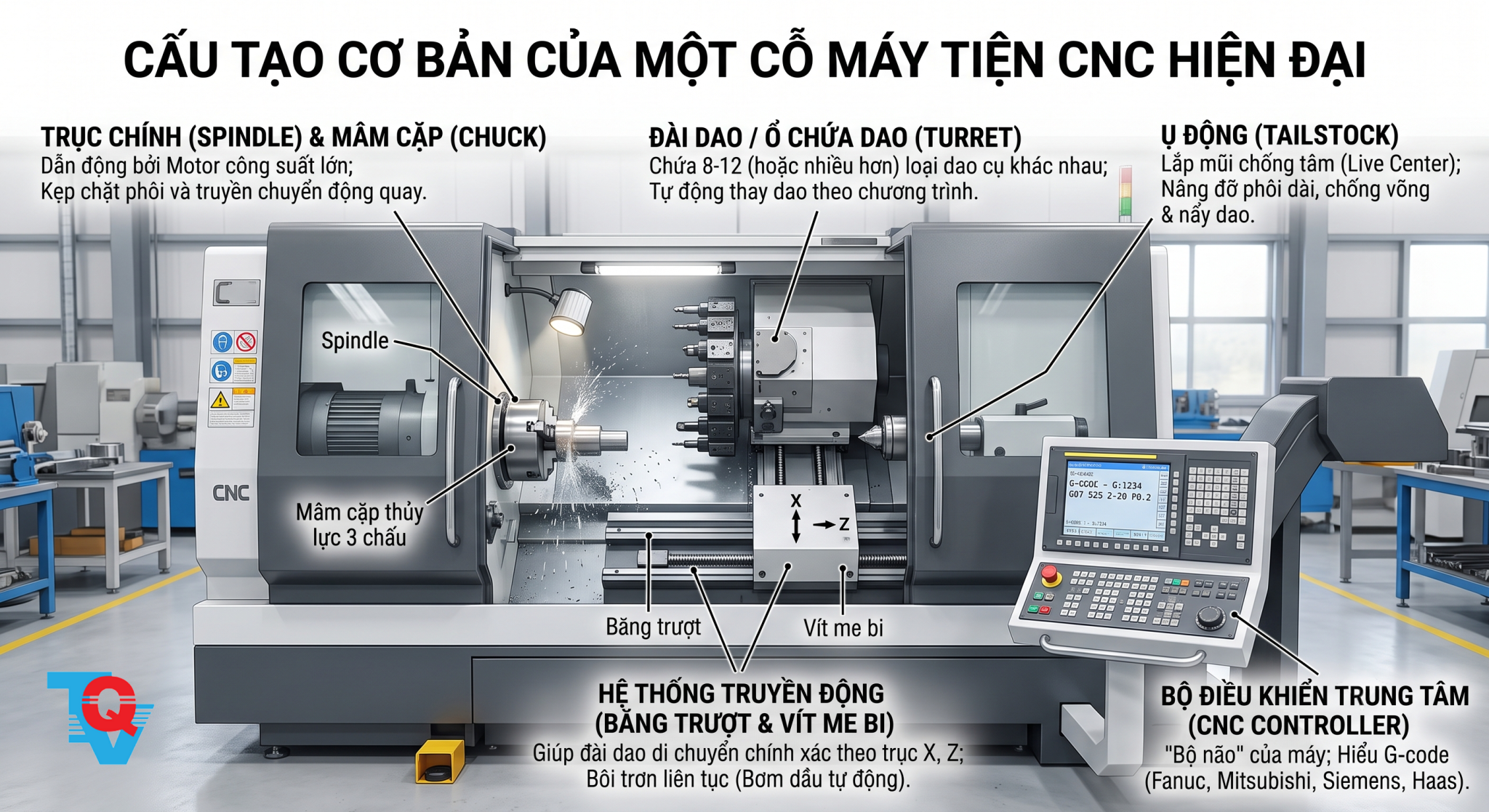

2. Cấu tạo cơ bản của một cỗ máy tiện CNC

Một chiếc máy tiện CNC hiện đại, dù thuộc thương hiệu nào (Nhật Bản, Đài Loan, hay Hàn Quốc), cũng đều được cấu thành từ các cụm bộ phận cốt lõi sau:

• Trục chính (Spindle) & Mâm cặp (Chuck): Trục chính là trái tim của máy, được dẫn động bởi motor công suất lớn. Gắn trên trục chính là mâm cặp (thường là mâm cặp thủy lực 3 chấu) có nhiệm vụ kẹp chặt phôi và truyền chuyển động quay tốc độ cao.

• Đài dao / Ổ chứa dao (Turret): Thường có hình bát giác hoặc thập giác, chứa được từ 8 đến 12 (hoặc nhiều hơn) loại dao cụ khác nhau (dao tiện ngoài, dao tiện lỗ, dao ren, dao cắt đứt...). Máy sẽ tự động xoay đài dao để thay đổi dao cụ theo đúng chương trình đã lập trình.

• Ụ động (Tailstock): Nằm đối diện với trục chính. Ụ động được dùng để lắp mũi chống tâm (Live Center), giúp nâng đỡ và định vị phần đuôi của các chi tiết phôi dài, chống hiện tượng võng phôi và nẩy dao khi tiện.

• Hệ thống truyền động (Băng trượt & Vít me bi): Băng trượt (Guideways) và trục vít me bi (Ballscrews) giúp đài dao di chuyển chính xác theo các trục X, Z. Hệ thống này cần được bôi trơn liên tục bằng các bơm dầu tự động để chống mài mòn và duy trì độ chính xác.

• Bộ điều khiển trung tâm (CNC Controller): "Bộ não" của máy, đọc hiểu bản vẽ CAM/CAD đã chuyển đổi thành G-code. Các hệ điều hành phổ biến nhất hiện nay là Fanuc, Mitsubishi, Siemens, Haas...

3. Phân loại máy tiện CNC hiện nay

Dựa vào thiết kế và chức năng gia công, máy tiện CNC được chia thành các nhóm chính:

• Máy tiện CNC 2 trục (Trục X, Z) tiêu chuẩn: Dòng máy phổ biến nhất, chuyên dùng để tiện các chi tiết hình trụ tròn, tiện côn, tiện ren, móc lỗ.

• Máy tiện CNC đứng (Vertical CNC Lathe): Trục chính được đặt thẳng đứng vuông góc với mặt đất, mâm cặp nằm ngang. Chuyên dùng để gia công các chi tiết có đường kính cực lớn, trọng lượng nặng (như mâm xe, mặt bích lớn) mà máy tiện ngang không gánh nổi.

• Máy tiện đùn / Máy tiện kiểu Thụy Sĩ (Swiss-type CNC Lathe): Phôi không cố định mà được đùn (đẩy) liên tục qua ống kẹp (Collet). Dao cắt được bố trí ngay sát bạc dẫn hướng. Dòng máy này là "vua" trong việc gia công hàng loạt các chi tiết y tế, linh kiện điện tử có kích thước siêu nhỏ, tỷ lệ chiều dài/đường kính rất lớn.

• Máy tiện phay kết hợp (Turn-Mill Center / Multi-axis): Ngoài khả năng tiện, máy còn được trang bị trục C (chuyển mâm cặp thành trục định vị độ) và đài dao có tích hợp dao phay quay (Driven tool). Cho phép tiện, phay rãnh, khoan lỗ lệch tâm ngay trên cùng 1 lần gá phôi.

4. Ưu điểm và Ứng dụng thực tiễn

Sự xuất hiện của máy tiện CNC đã giải quyết bài toán năng suất và chất lượng cho các xưởng cơ khí:

• Độ chính xác và tính lặp lại: Có thể sản xuất 1.000 chi tiết có kích thước dung sai giống hệt nhau (sai số chỉ tính bằng phần nghìn mm).

• Gia công biên dạng phức tạp: Dễ dàng tiện các biên dạng cong 3D, cung tròn, ren phi tiêu chuẩn mà tiện cơ không làm được.

• Giảm chi phí nhân công: Một người thợ vận hành có thể đứng và kiểm soát 3-5 máy tiện CNC cùng lúc.

Ứng dụng: Máy tiện CNC được sử dụng để chế tạo trục động cơ, trục khuỷu ô tô, bulong ốc vít đặc chủng, linh kiện hàng không vũ trụ, thiết bị y tế (như trụ Implant nha khoa), và khuôn mẫu định hình.

5. Tối ưu hóa năng suất máy tiện CNC với phụ kiện từ Tâm Quang Vinh

Đầu tư một chiếc máy tiện CNC là tốn kém, nhưng để cỗ máy đó phát huy tối đa 100% công lực, bóc phôi nhanh, bề mặt bóng đẹp thì dao cụ và phụ kiện đồ gá đi kèm đóng vai trò quyết định.

Công ty TNHH Thương Mại Dịch Vụ Tâm Quang Vinh là nhà cung cấp giải pháp toàn diện cho các xưởng gia công tiện CNC. Chúng tôi chuyên phân phối chính hãng các vật tư:

• Dụng cụ cắt gọt: Cán dao tiện, mảnh hợp kim (Chip tiện Echain, dao cắt đứt, dao ren) cho tuổi thọ cao, chịu nhiệt tốt khi cắt thép, inox.

• Đồ gá & Phụ kiện: Mũi chống tâm động tải trọng cao (Li-Hsun Đài Loan) giúp chống rung triệt để khi tiện trục dài.

• Hệ thống bảo dưỡng: Bơm dầu bôi trơn băng trượt (Chiba Đài Loan), giúp bảo vệ trục vít me bi của máy CNC hoạt động bền bỉ, mượt mà.

Với đội ngũ kỹ thuật giàu kinh nghiệm, chúng tôi luôn sẵn sàng tư vấn và cung cấp những vật tư tiêu hao phù hợp nhất với cấu hình máy tiện của quý khách.
